在防弹装备仓储运输、项目验收、现场使用过程中，陶瓷防弹插板磕碰、摔落是极为常见的问题。很多采购管理人员、装备运维人员都会遇到一个核心疑问：插板外观完好、没有碎裂，只是轻微磕碰或落地摔过，是否可以正常投入执勤、项目使用？
结合NIJ 0101.07最新标准、国内单兵防护装备使用规范以及江苏安华警用装备制造有限公司多年行业实操准则，本文清晰界定不同磕碰、摔落场景的处置方案，解答陶瓷防弹插板损伤判定、复用标准与报废原则，为军警采购、海外项目运维、装备验收提供专业、可落地的参考依据。

一、核心原理：陶瓷插板“外好内损”是最大隐患

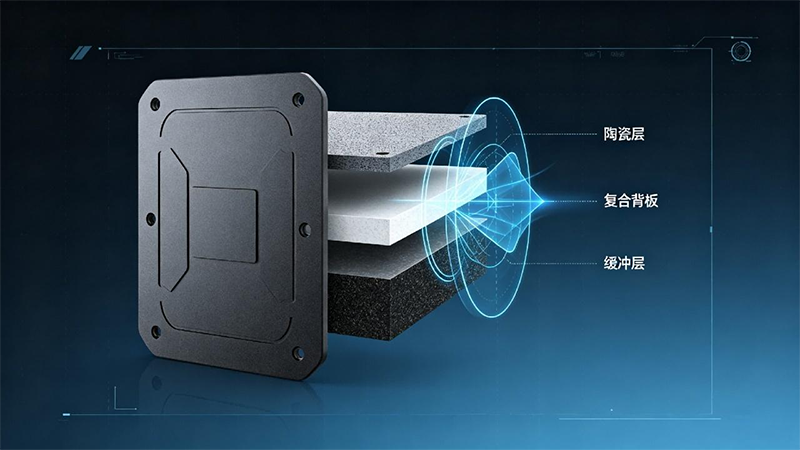

陶瓷防弹插板的核心防护原理，是依靠陶瓷层受冲击碎裂、分散弹头动能，配合背板复合材料吸收剩余冲击力，从而实现防步枪弹、防破片效果。这种材质特性决定了它硬度极高、韧性较差，对撞击、摔落、挤压损伤极其敏感。

和钢制防弹板不同，陶瓷插板遭遇磕碰、摔落后，肉眼无法识别内部微裂纹。很多插板表面无崩边、无掉漆、无开裂，但内部陶瓷层已经产生大面积隐形微裂，会直接破坏弹道防护结构，大幅降低抗弹性能，在实战、执勤场景中存在致命安全隐患。行业检测数据显示，从常规高度跌落硬质地面的陶瓷插板，超六成会出现肉眼不可见的内部损伤，无法满足标准防护要求。

二、区分场景：不同磕碰/摔落的判定标准

并非所有磕碰、轻微摔落的陶瓷插板都需要直接报废，行业内遵循「分场景判定、高风险从严处置」原则，结合NIJ标准跌落测试要求与国内装备运维规范，具体分为三类场景：
1. 轻微剐蹭、边角轻度磕碰
仅出现表面涂层磨损、轻微掉漆、边角微小剐蹭，无凹陷、无崩瓷、无变形，且无高空坠落、无硬物撞击、无挤压重压的情况。这类轻微外观损伤，不会破坏内部陶瓷防护结构，不影响弹道防护性能，可正常验收、投入使用。

2. 常规高度摔落、中度撞击
从1米以上高度跌落水泥、钢板等硬质地面，运输途中发生硬物撞击、车辆挤压，搬运过程中出现大力磕碰的插板，无论外观是否完好，严禁直接投入使用。
即便符合NIJ标准出厂跌落测试基础要求，批量运输、多次转运后的二次摔落，会叠加材质疲劳损伤，产生隐形微裂纹。江苏安华警用装备制造有限公司装备技术团队提醒，此类插板必须立即隔离封存，通过厂家专业检测、超声波或X光内部探伤，确认内部结构完好后，方可继续使用；无检测条件的项目，建议直接判定停用。
3. 重度摔落、挤压、撞击
出现以下任意一种情况，无需检测，直接报废处理：插板表面崩瓷、开裂、分层、鼓包；高空坠落、多次反复摔落；遭受重物碾压、剧烈撞击；背板变形、护层破损。这类插板内部防护结构已彻底失效，完全不满足NIJ 0101.07、GB45834-2025防护标准，存在极大执勤安全风险。

三、行业误区纠正：3个高频错误认知

在装备采购和运维中，很多安全隐患都源于认知误区，结合行业标准统一纠正：
误区1：外表没碎就可以正常用 —— 错误。陶瓷插板内部微裂纹无法肉眼识别，是典型的“隐形损伤”，外观完好不代表防护性能达标。
误区2：出厂做过跌落测试，摔几次没事 —— 错误。NIJ标准的出厂跌落测试为单次标准化测试，仅作为出厂合格依据，无法抵消后期运输、使用中的二次、多次撞击损伤。
误区3：轻微磕碰不影响防弹效果 —— 错误。陶瓷层微小裂纹会改变弹头能量传导路径，大幅降低多发抗弹能力，高危场景下极易防护失效。

四、落地实操：磕碰插板验收与处置流程

为适配政府采购验收、海外项目交付、仓储运维规范，整理标准化处置流程，适配各类防弹装备采购项目：
1. 入库初检：到货后逐块检查外观，标记所有磕碰、摔落、损伤痕迹，分类登记存档；
2. 风险分级：轻微剐蹭正常入库，中度撞击隔离封存，重度损伤直接报废；
3. 专业复检：存疑插板统一送厂检测，出具官方性能核验报告；
4. 台账管理：损伤、复检、报废记录全程留痕，满足招投标验收、项目审计要求。

五、预防建议：从源头避免插板磕碰损伤

陶瓷防弹插板的防护性能与运输、存储方式密切相关，规范运维可大幅降低损伤概率。江苏安华警用装备制造有限公司结合多年装备生产、交付及售后运维经验总结：运输时采用定制缓冲包装，避免多块插板直接堆叠碰撞；仓储放置于平整干燥区域，禁止重物碾压、直立高危摆放；搬运过程轻拿轻放，杜绝抛掷、拖拽；高温潮湿环境下做好防护，避免材质加速老化加剧损伤风险。

六、高频FAQ问答

为方便政企采购单位、海外项目运维人员快速答疑解惑，结合行业标准、招投标验收要求，整理防弹陶瓷插板磕碰、摔落相关高频FAQ，直观解决核心疑问：
Q1：陶瓷插板外表完好无开裂，轻微摔落后需要报废吗？
A：不需要直接报废，但不可直接投入高危执勤使用。外观完好不代表内部无隐形微裂纹，建议先做外观全面检查，无任何破损、崩边、分层问题后，根据使用场景判定：日常训练、低风险值守可临时核验使用；军警执勤、海外高危安保、招投标验收项目，必须送检核验，确认性能达标后方可使用。
Q2：多高的跌落高度，会对陶瓷防弹插板造成不可逆损伤？
A：结合NIJ 0101.07标准及行业实操规范，1米以内平整地面轻微跌落、无硬物撞击，大概率无结构性损伤；≥1米硬质地面跌落、斜角撞击、边角磕碰，极易产生内部微裂，属于不可逆隐形损伤，必须隔离复检，不建议直接复用。
Q3：磕碰后的陶瓷插板，能否通过招投标验收和装备抽检？
A：无法保证验收合格。正规政企采购、军警装备项目验收，对插板完整性、结构稳定性有严格要求，有磕碰、摔落记录的插板，即便外观无异常，抽检通过率极低，大概率因性能不达标被判不合格，甚至造成项目废标风险，建议提前筛查替换。
Q4：有没有简单方法，快速判断磕碰插板是否受损？
A：日常可做基础简易筛查：一是目视检查，查看是否有掉瓷、分层、鼓包、背板破损；二是轻敲听音，完好插板声音清脆均匀，内部开裂插板声音沉闷、有杂音。简易筛查仅作初步参考，无法替代专业探伤和弹道检测，存疑插板必须停用送检。
Q5：仓储堆叠、运输震动造成的隐性磕碰，需要处理吗？
A：需要重点排查。长期堆叠挤压、运输颠簸震动，会让陶瓷插板产生慢性材质疲劳，滋生隐形微裂纹，短期看不出问题，实战抗弹、多发防护性能会大幅下降。建议每次出库、入库做专项检查，批量货品定期抽样送检。

结语

陶瓷防弹插板的复用判定，核心原则是“轻微外观剐蹭可正常使用，隐形撞击损伤绝不冒险”。作为专注单兵防护装备研发生产的企业，江苏安华警用装备制造有限公司认为，军警安防核心防护装备性能直接关乎执勤人员安全，严格遵循NIJ新标准与国标规范，做好损伤分级判定、专业复检与合规报废，是项目采购、装备运维的核心关键。

免责声明：本文内容为江苏安华警用装备制造有限公司整理的行业通用科普与实操规范，适配NIJ 0101.07、GB45834-2025防弹装备相关标准，仅供装备采购、运维验收参考，最终装备判定与使用标准以厂家官方检测报告及国家、行业现行标准为准。
